Puesta a tierra en cajas

En México la mayoría de las cajas de registro y chalupas de metal no cuentan con el medio adecuado para conectar el “conductor de puesta a tierra de equipos”, lo que nosotros llamamos “tierra física”.

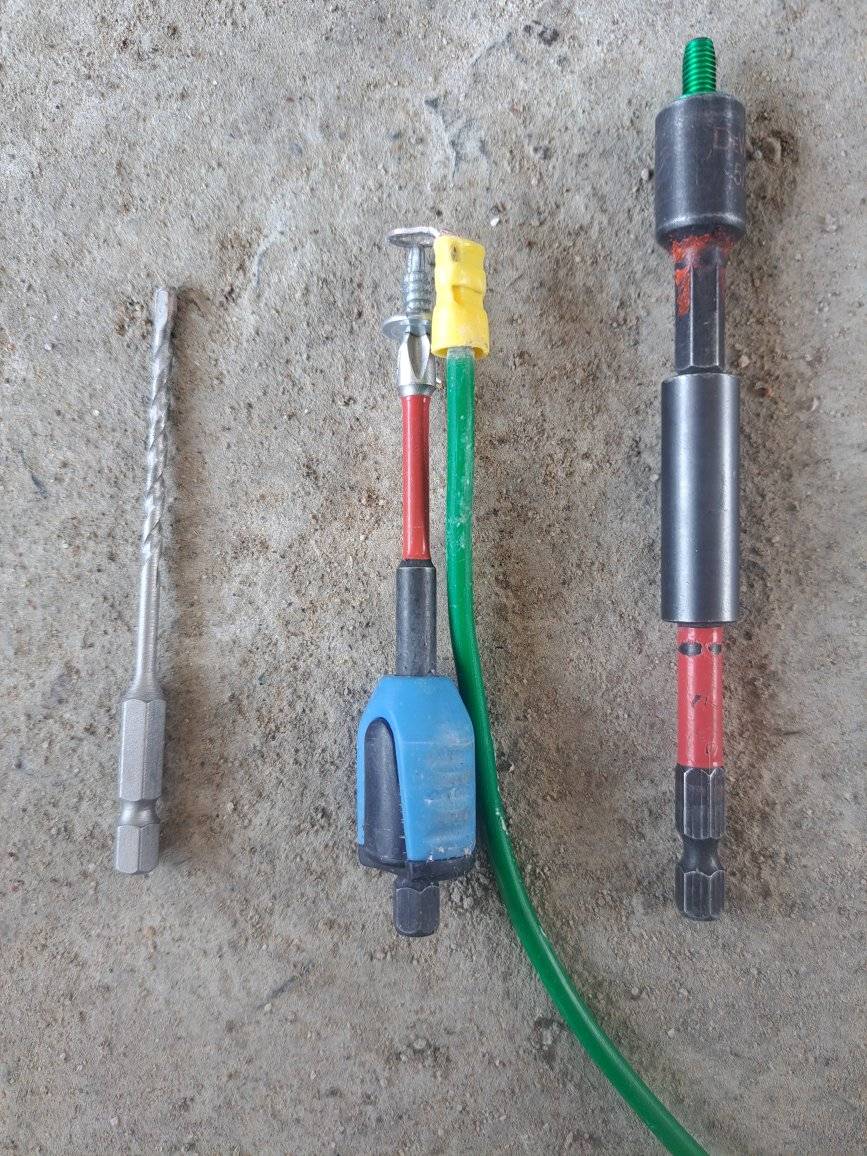

Pero se puede solucionar de forma artesanal con una pija punta de broca No.8, un atornillador eléctrico y un tornillo adecuado para el “conductor de puesta a tierra de equipos”.

El tornillo debe de ser un tornillo de cabeza hexagonal, color verde, en este caso solo he visto de denominación 10-32, que de hecho es el adecuado para el siguiente método.

Lo primero que se tiene que hacer es perforar la caja con la pija punta de broca con el atornillador eléctrico, esto deja avellanado el agujero un poco.

Después debes intentar meter el tornillo verde 10-32 en el agujero con el atornillador eléctrico, pero debes de hacerlo de forma inclinada, empujando y tratando de avellanar más el agujero, cuando finalmente logra entra el tornillo, el agujero queda avellanado y con cuerda, pero el tornillo verde que se usó para este fin tiende a desgastarse un poco, para hacer la cuerda recomiendo usar el mismo tornillo para varias cajas hasta que ya no sirva y que el tornillo definitivo sea nuevo, por lo tanto, hay que usar tornillos que sean lo suficientemente duros para este propósito.

Hay machuelos “taps” especiales para este propósito, pero debido a lo delgado de las láminas de nuestras cajas en México no pueden hacer dos hilos de cuerda en la lámina que es lo mínimo que se pide, además de que los machuelos solo perforan el metal y si hay algo detrás como ladrillo, los machuelos se terminaran desgastando prematuramente o ni si quiera podrán entrar lo suficiente para hacer la rosca.

250.8(A)(6) El tornillo debe de ser “Thread-forming machine screw” según el NEC o como dice Mike-Holt “Self-tapping machine screw” o como dice la NOM “pija”, pero en ingles “pija” es más bien “Sheet metal screw”. El tornillo con el nombre original del NEC vendría a ser más bien un tornillo, obviamente con la cuerda de un tornillo; este se puede encontrar fácilmente como “tornillo de cabeza hexagonal, color verde”

También solamente se podría hacer un agujero en la caja y poner un tornillo con tuerca 250.8(A)(5), pero el tornillo o la tuerca tiene que ser de color verde, lo cual es raro y todavía más difícil de encontrar, además de que te limita cuando no tienes forma de poner la tuerca en la caja.

También puedes poner tornillos tipo “Machine screw-type fasteners” 250.8(A)(5), ósea, siguen teniendo cuerda tipo tornillo, aunque en la NOM dice abrazaderas tipo tornillo, pero no debió decir abrazadera, porque se refiere a tornillo.



Los tipos de tornillo aceptables y que enrosquen al menos dos hilos de cuerda se justifica con:

De acuerdo a la NOM-001-SEDE-2018 y al NEC 2020

250-8. Conexión del equipo de puesta a tierra y de unión.

a) Métodos permitidos. Los conductores de puesta a tierra, los conductores del electrodo de puesta a tierra y los puentes de unión se deben conectar mediante uno de los siguientes medios:

(5) Abrazaderas tipo tornillo que enrosquen por lo menos dos hilos o que se aseguren con una tuerca.

(6) Pijas que entren cuando menos dos hilos en la envolvente.

250.8 Connection of Grounding and Bonding Equipment.

(A) Permitted Methods. Equipment grounding conductors, grounding elecu-ode conductors, and bonding jumpers shall be connected by one or more of the following means:

(5) Machine screw-type fasteners that engage not less tan two threads or are secured with a nut

(6) Thread-forming machine screws that engage not less tan two threads in the enclosure



Que el tornillo o la tuerca deban ser verde se justifica con:

De acuerdo a la NOM-001-SEDE-2018 y al NEC 2020

250-126. Identificación de las terminales de alambrado de dispositivos. La terminal para la conexión del conductor de puesta a tierra de equipos se debe identificar mediante uno de los siguientes medios:

(1) Una terminal de tornillo con cabeza de color verde, no fácilmente removible.

(2) Un terminal de tuerca de color verde, no fácilmente removible.

250.126 Identification of Wiring Device Terminals. The terminal for the connection of the equipment grounding conductor shall be identified by one of the fo llowing:

(1) A green, not readily removable terminal screw with a hexagonal head.

(2) A green, hexagonal, not readily removable terminal nut.
