Para una mejor comprensión del siguiente artículo se recomienda descargar los archivos de esta publicación: Documentos. Charolas portacables. Bandejas portacables Aquí se presenta a grandes rasgos las características que deben tener los cables en paralelo :  http://themad.website/sites/cableselectricos/articulos/instalacion-de-cables-monoconductores-en-paralelo/ En la IEC 60364-5-52-2009 puedes encontrar algunas configuraciones recomendadas de cables en paralelo. Planteamiento y parámetros de la simulación Las configuraciones de cables en paralelo deben cumplir 2 principios básicos: Las configuraciones deben de fomentar una densidad de flujo magnético la más baja posible. La reactancia inducida por otros cables debe de ser la más baja y uniforme posible. La simulación se ha hecho con un programa de método de elementos finitos llamado femm ( http://www.femm.info/wiki/HomePage ), este es gratuito. La simulación se realizó con el módulo de problemas magnéticos de fem

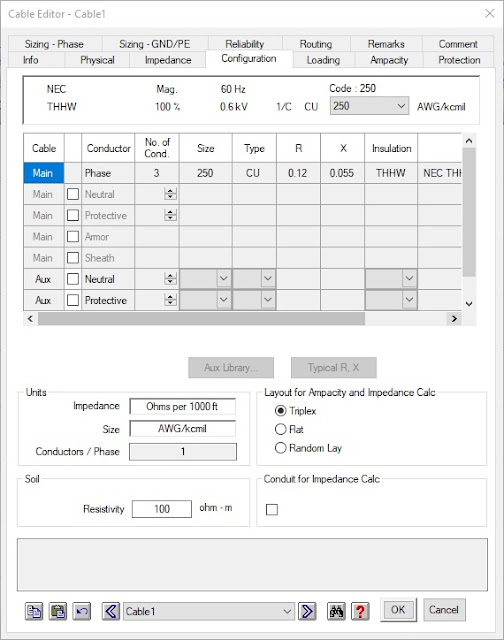

Este error se ha encontrado en ETAP 16 y ETAP 19.0.1, pero no descarto todavia que no se encuentre en otras versiones. El error es el siguiente: En los cables, cuando estoy en el estándar NEC y elijo la opción de charola con cables monoconductores en trebol no elige la Tabla 310-15(b)(20), elige la tabla Tabla 310-15(b)(17), esto se puede saber por la ampacidad base del cable y cuando elijo un cable multiconductor en charola, no elije la Tabla B.310.15(B)(2)(3), elige la Tabla 310-15(b)(16). Así que en estos casos hay que ingresar los valores manualmente, esto no sería un problema si Etap te dijera explícitamente que no puede hacer ese cálculo, pero esto ETAP nunca te lo menciona.

Descargar demostración completa en pdf Descargar tabla de caída de tensión en pdf Descargar diagrama de configuraciones en pdf Descargar tabla de configuraciones en pdf Descargar todos los archivos anteriores
